Ferma Proses Eğitim Seti (FQ-DA)

TEKNİK ÖZELLİKLER

Teknİk Şartname

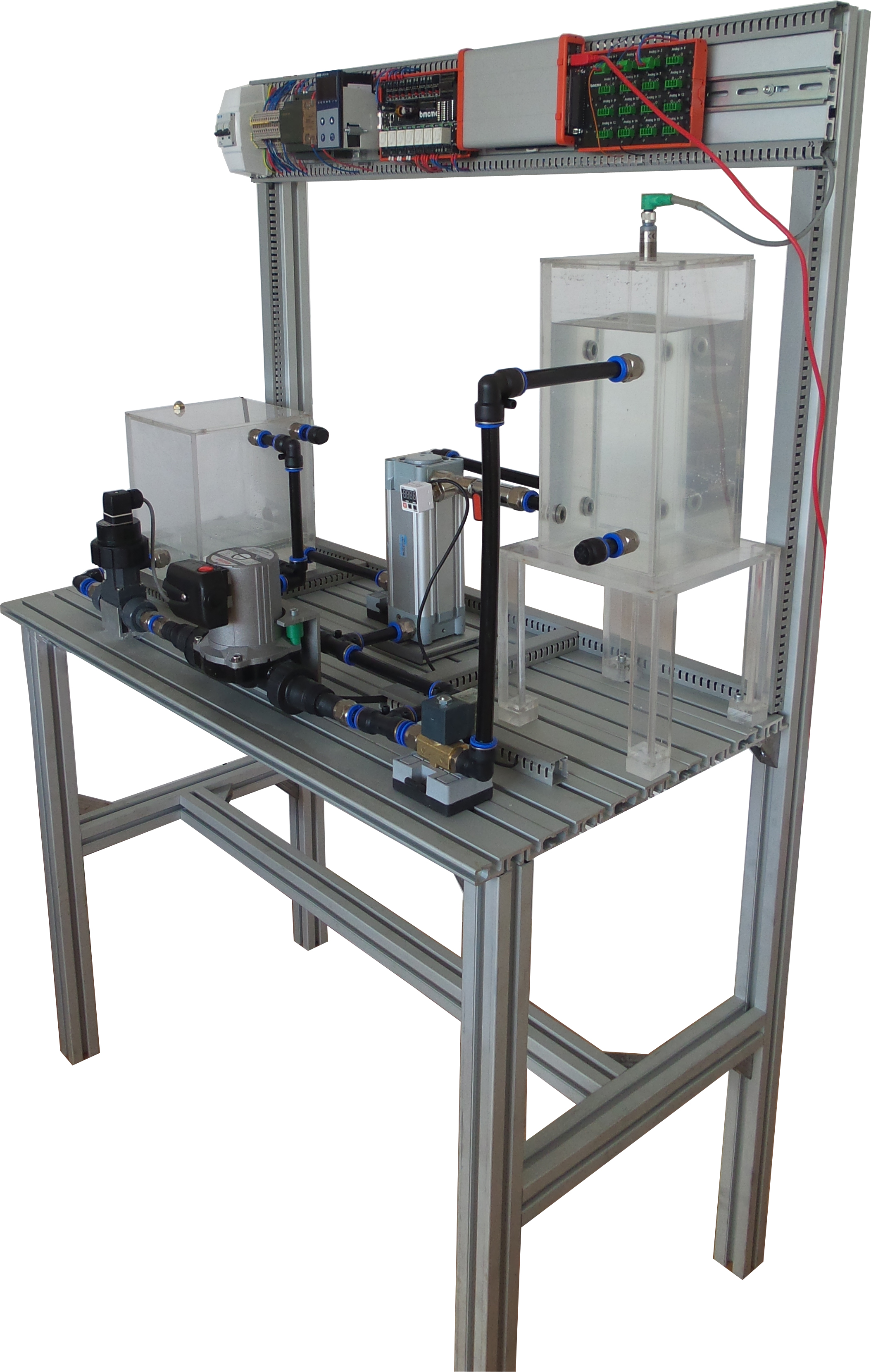

Proses eğitim seti öğrencinin ana tanktan diğerlerine, ve geriye farklı akışları gerçekleştirmesine olanak sağlar.Kullanıcı, sıvının sıcaklığını, basıncını ve debisini değiştirebilir. Kontrol, sisteme bağlanan bilgisayar tarafından gerçekleştirilmektedir. Öğrenci kurulumu değiştirdiği zaman ortaya çıkan değişiklikleri gerçek zamanlı olarak gözlemleyebilir. Ayrıca işlem, veri toplama kartlarıyla bilgisayara eş zamanlı olarak kaydedilebilir. Proses eğitim seti kullanıcıya akışkan kontrolü konusunda yardımcı olmaktadır.

Sistem parçaları;

Sıvı tankları
Pompa
Akışkan akümülatörü
Aktüatörler
Sıvı seviyesi ölçümü
Sıvı basıncı ölçümü
Debi ölçümü
Sıcaklık ölçümü
Panelli sıcaklık kontrol cihazı
Bilgisayar kontrollü işlem
Giriş /Çıkış kartı
Veri toplama
Scada
Yazılım ve doküman

Kontrol ve scada yazılımları kullanıcının kolay kurulum yapmasında ve kontrol algoritmaları oluşturmasında yardımcı olur. Ayrıca öğrenciler kullanımı kolay scada ile sistemi görselleştirebilirler. Öğrenciler istedikleri senaryoyu oluşturabilirler.Mevcut olanlar;
·         By-pass testi
·         Depo 2 tahliye
·         Basınç testi
·         Depo 2 seviye belirleme
Ayrıca çevrimiçi gözleme pencereleri, grafik çizme özellikleri, zamana karşı değişkenler (basınç,seviye,sıcaklık,debi) mevcuttur.

Eğitim setleriyle gerçekleştirilebilcek deneyler şunlardır;
·         İşlem akış şemasının temel programlanması ve kavranması
·         Veri toplama kartlarının kullanımını öğrenme ve bilgisayarla iletişim
·         Gerçek mini-endüstriyel prosesi gözlemlemek için scada yazılım programlama
·         Bilgisayar yazılımıyla PID Kontrol algoritmasının oluşturulması
·         Sistemdeki endüstriyel PID sıcaklık denetleyicinin davranışıyla öğrencinin bilgisayar yazılımı kullanarak hazırladığı algoritmanın kıyaslanması
·         Darbe tipli debi sensörüyle sıvı debisi ölçümü
·         Dijital basınç sensörü ve ve manometreyle basınç ölçümü
·         Deponun sıvı seviyesi kontrolü ve ilgili yüksekliğe göre hacim hesaplanması
·         By-pass sistem kontrolü
·         Gerekli senaryoya göre ilgili selenoid valflerinin ayarlanması
·       Tesisatın hazırlanması ve kurulması, çabuk geçme bağlantılarla kolayca yapılabilir
·         Sensör niteliklerinin öğrenilmesi;
   Ultrasonik seviye ölçüm sensörü
   LCD'li dijital basınç sensörü
   Basınç manometresi (dijital olanla kıyaslama yapmak için)
   Darbe tipi debi sensörü
   Analog sıcaklık sensörü
   Kapasitif limit şalterleri (tank1 seviye kontrolü için)
